Узел стыковочный

Узел стыковочный УС‐1ВП

Узел стыковочный - огнестойкое и газонепроницаемое техническое устройство, установленное в стене или противопожарной двери защищаемого помещения, обеспечивающее подсоединение дымососа и организацию свободного прохода в ограждающей конструкции для удаления дыма, газообразных продуктов горения, огнетушащего газа из аварийного помещения после действия автоматической установки газового пожаротушения.

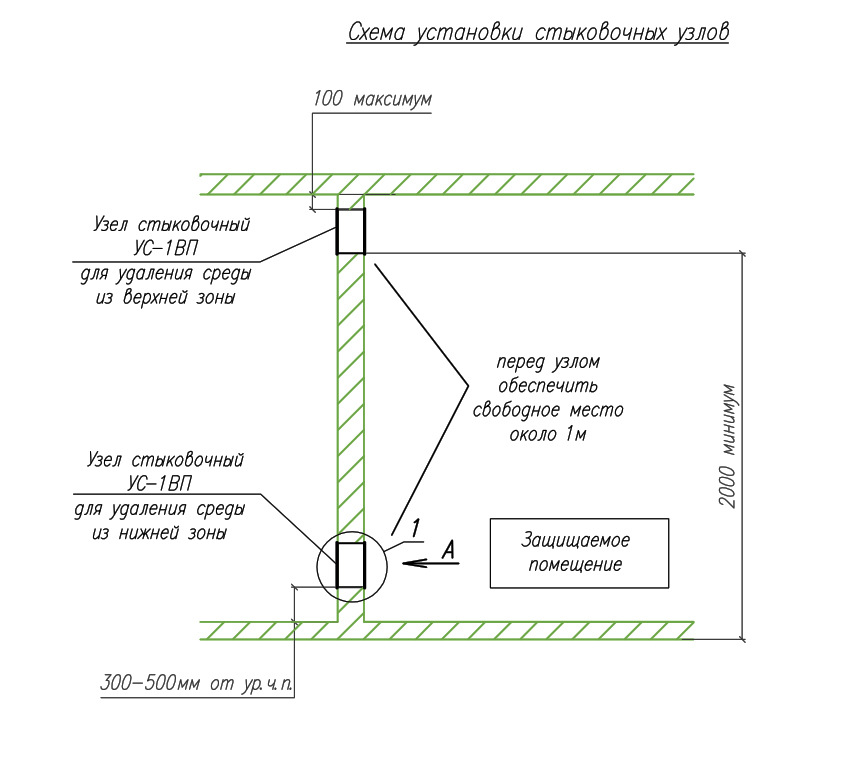

Схема стыковочного узла



Узел стыковочный УС-1ВП применяется там, где отсутствует компенсация удаляемого объема газов и дыма.

Стыковочный узел состоит из:

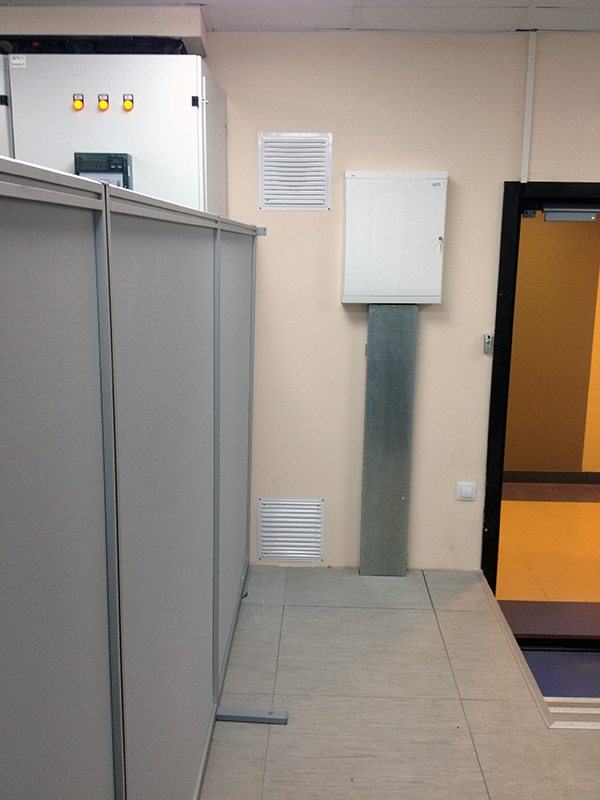

1. Герметичный клапан с огнеупорным составом (с лицевой стороны закрыт вентиляционной решеткой).

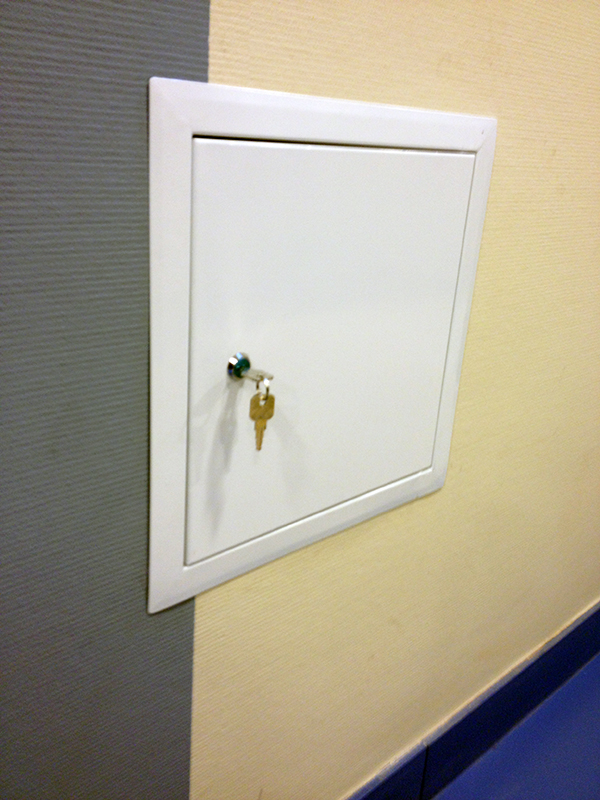

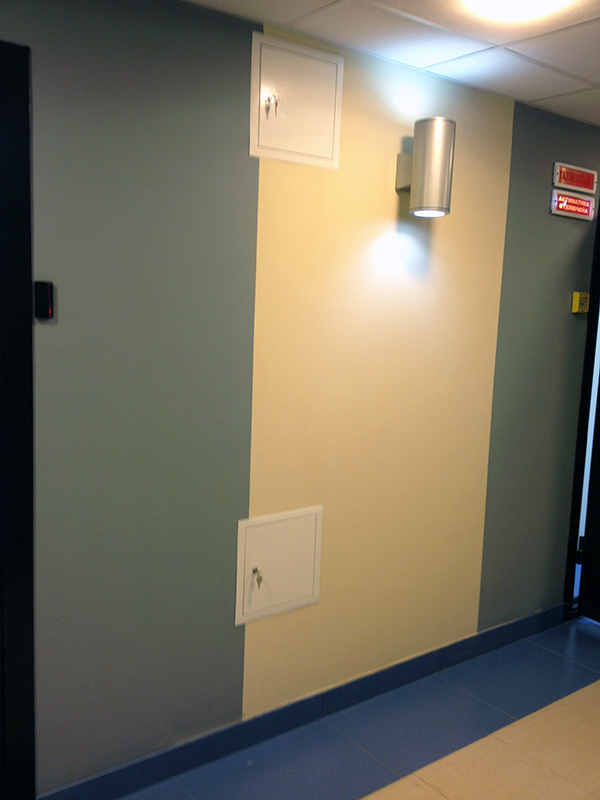

2. Люк технический.
3. Адаптер приточно-вытяжной (поставляется в комплекте с узлом стыковочным или с дымососом, в зависимости от конкретного заказа).

Принцип работы стыковочного узла

При совместной работе дымососа с приточно-вытяжным узлом стыковочным компенсация свежего воздуха в помещение начинается только тогда, когда в помещении уже создано разряжение путем удаления огнетушащего вещества дымососом.

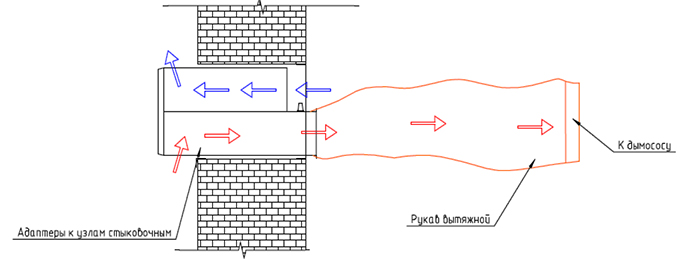

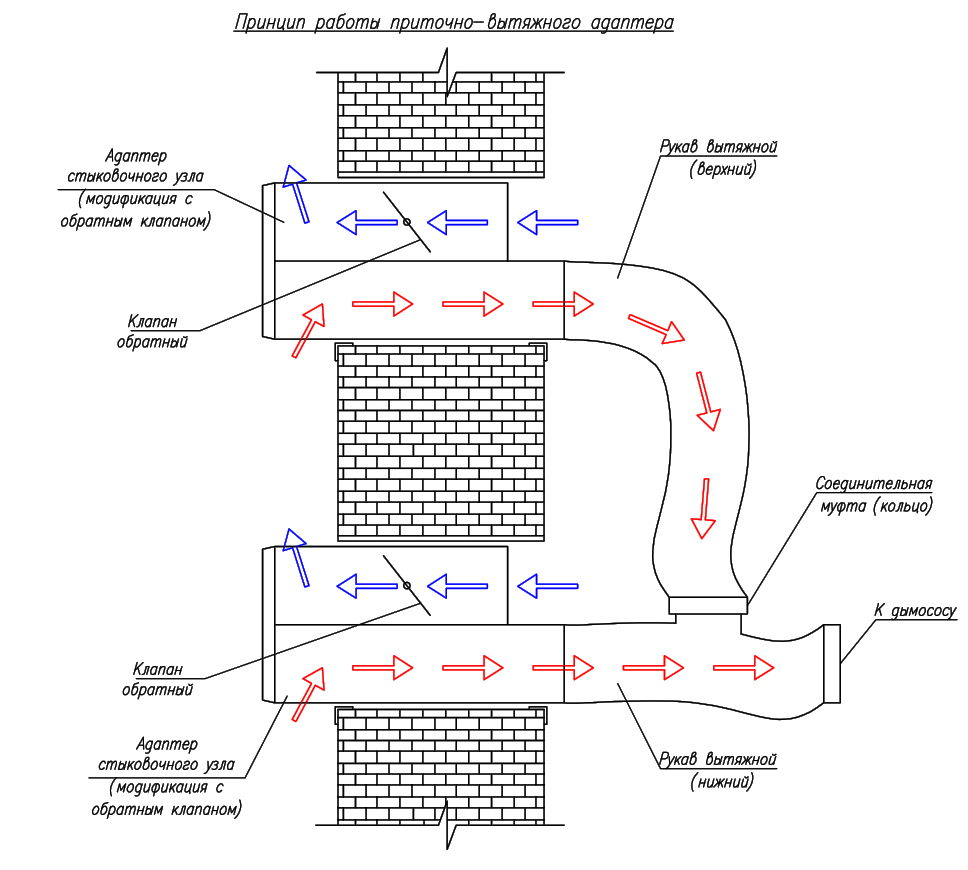

Конструкция адаптера приточно-вытяжного узла стыковочного разработана так, что приточная линия не имеет механического побуждения воздуха. Таким образом, воздух начинает поступать в помещение только при условии, что вытяжная установка ДПЭ уже создала в помещении разряжение. Вытяжная установка ДПЭ обеспечивает не менее десятикратного воздухообмена в час, поэтому концентрация вредных веществ в воздухе будет уменьшена в короткий срок.

Установка стыковочных узлов

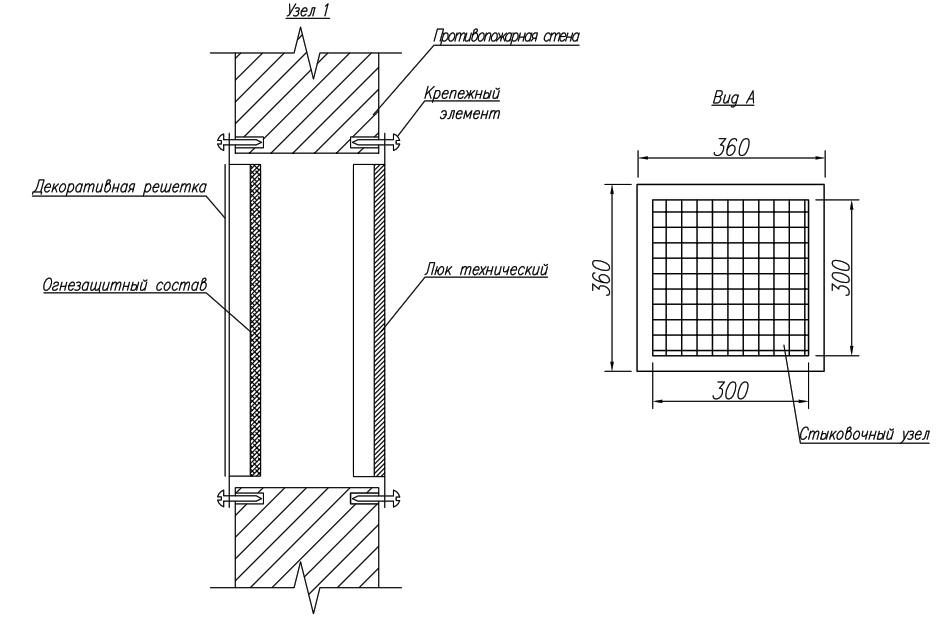

Сделать сквозное отверстие размером 300х300мм. Одна часть узла стыковочного (клапан с огнеупорным составом) монтируется со стороны защищаемого помещения, а вторая часть (технический люк) монтируется снаружи защищаемого помещения. Эти две части не должны соприкасаться друг с другом. Минимальная глубина стены должна быть не более 60мм. Выставить люк технический и огнеупор в уровень и закрепить в стену монтажным комплектом.

Порядок действий для удаления газодымной смеси из помещения

Внимание! Не следует вскрывать помещение и нарушать его герметичность в течении 20 минут после срабатывания АУГПТ или до приезда подразделений пожарной охраны.

• Соединить всасывающий рукав с всасывающим фланцем дымососа с одной стороны, а с другой - с адаптером узла стыковочного. Соединить нагнетательный рукав с нагнетательным фланцем дымососа.
• Открыть люк технический снаружи защищаемого помещения.
• Выбить огнеупорную заслонку адаптером через люк технический в защищаемое помещение в месте с решеткой.
• Включить дымосос.
