BIM-модели оборудования газового пожаротушения

BIM-модели оборудования газового пожаротушения

Современное строительство зданий и сооружений отличается большим разнообразием проектируемых и вводимых в эксплуатацию помещений различного предназначения.

Большинство из них отличаются сложностью планировки, неоднородностью зонирования, например, многофункциональные центры, медицинские сооружения, производственные комплексы, библиотеки, галереи, дата-центры, архивы и прочее.

Специфика объектов, их функциональное предназначение, площадь, наполняемость помещений накладывают определенные особенности на расчет пожарного риска.

Поэтому важно еще на этапе проектирования учитывать функциональное предназначение объекта для выбора правильного решения, которое позволит обеспечить пожарную безопасность с наибольшей эффективностью.

И здесь на помощь приходит информационное моделирование с применением BIM-моделей - Building Information Modeling (BIM) - оборудования для систем пожаротушения.

Для проектировщиков BIM модель оборудования пожаротушения — это возможность выполнить своевременное планирование и анализ проектных решений с учетом возможных факторов на всех этапах выполнения проекта.




Шаблоны предназначены для использования в ПО Autodesk Revit 2018 и выше — программный комплекс для автоматизированного проектирования, реализующий принцип информационного моделирования в соответствии со стандартом Autodesk BIM 2.0.

BIM модель оборудования газового пожаротушения:

	Вентиляционный клапан пневмопуска (клапан сброса)
	Заглушка для установки в муфту СДУ
	Клапан сброса избыточного давления КСИД
	Коллектор на 2 модуля

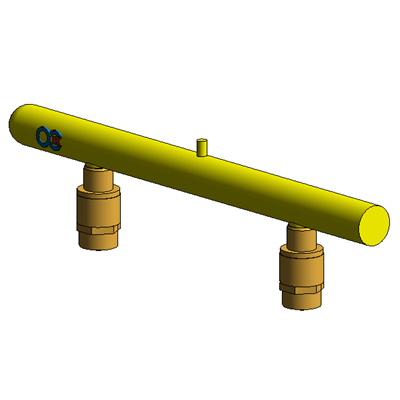

	Коллектор на 2 модуля с обратным клапаном для РВД
	Коллектор на 3 модуля

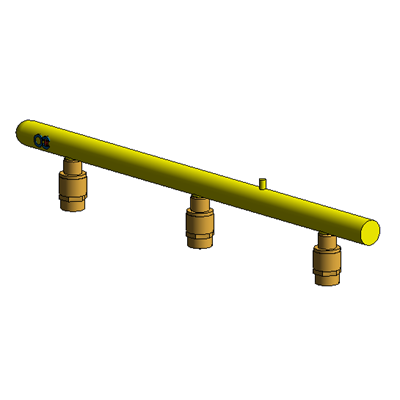

	Коллектор на 3 модуля с обратным клапаном для РВД
	Коллектор на 4 модуля

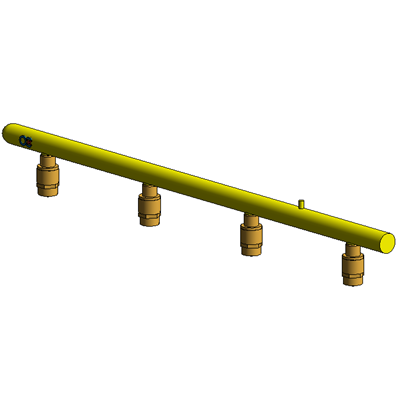

	Коллектор на 4 модуля с обратным клапаном для РВД
	Коллектор на 5 модулей

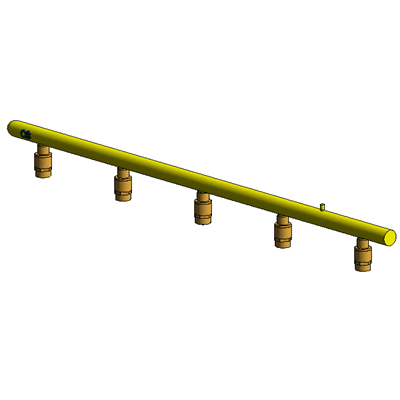

	Коллектор на 5 модулей с обратным клапаном для РВД
	Модуль KD 55-ХХ-50
	Модуль МПА-KD 55-ХХ-33
	Модуль МПА-КД 55-ХХ-50
	Монтажные скобы для крепления баллонов
	Муфта для соединения РВД с трубопроводом (РВД Rc33, Rc50)
	Муфта для соединения СДУ с трубопроводом
	Насадок 180гр

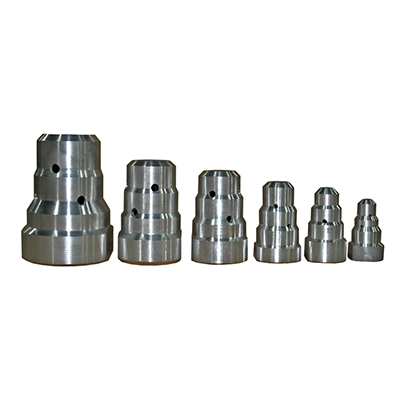

	Насадок 360гр
	Ниппель для установки насадка на трубопроводе
	Переходник пневмопуска
	Пневматический пуск
	Прямой обратный клапан (Ду40, Ду50)
	Рукав высокого давления (Ду50, Ду33)
	Рукав высокого давления пневмопуска до 400Bar
	Ручной пуск
	Сигнализатор давления универсальный (СДУ-М)
	Совмещенный пневматический и ручной пуск
	Фиксатор крепления модуля к полу (от 51 л до 185 л)
	Штуцерно-торцевое соединение для монтажа трубопроводов
	Электромагнитный пуск
	Электромагнитный пуск с ручным пуском

Основные особенности BIM модели изделия

:
При размещении оборудования в проекте спецификации заполняются автоматически. В семействе используются общие параметры в соответствии со стандартом Autodesk BIM 2.0.

Требования

Для использования семейства необходимо предварительно установить приложение Autodesk Revit версии 2018 и выше.

Установка

Для использования семейства в проекте необходимо извлечь файлы с расширением .rfa из архива и сохранить на компьютере.

Использование

• После процедуры установки запустите Autodesk Revit;
• Перейдите на вкладку Вставка;
• Далее используя команду Загрузить семейство, укажите файл семейства распакованного из архива;
• Расположите семейство в проекте.

Получить BIM-модели (по запросу)

 BIM-модели оборудования пожаротушения Холдинга ОСК групп можно получить, направив запрос в службу технической поддержки:

Скачать BIM-модели самостоятельно

 BIM-модели оборудования пожаротушения Холдинга ОСК групп можно скачать самостоятельно:

- на сайте PRORUBIM.COM

- на сайте BIMLIB.PRO
