Инновационные системы и средства пожаротушения

25.04.19 Автор: Кочетков М.А.  Источник: http://securportal.ru/statyi/innovatsionnye-sistemy-i-sredstva-pozharotusheniya-/

Президент Холдинга ОСК групп Кочетков М.А.
Президент Холдинга ОСК групп
Кочетков Михаил Александрович
Статья: «Инновационные системы и средства пожаротушения» на информационном портале по системам безопасности - "БеZопасность"
http://securportal.ru

Продолжая тему, поднятую в статье «Инновационные системы и средства пожаротушения» в предыдущем номере журнала, хочу дополнительно осветить следующие вопросы.

Несмотря на то, что отечественные системы газового пожаротушения созданы и налажено их производство в количествах близких к объемам потребностей. Мы продолжаем работать над их совершенствованием.

За последнее время нами накоплен практический опыт проектирования и монтажа установок газового пожаротушения для противопожарной защиты помещений музеев и в настоящее время мы активно работаем над корректировкой нормативной базы для этих объектов, а именно по параметрам систем (установок) газового пожаротушения (время выпуска газового огнегасительного состава в защищаемое помещение, допустимые расстояния между спрысками) пожаротушения, огнегасительные концентрации для различных горючих веществ.

Пример такого применения показан на рис 1.
Система газового пожаротушения


Продолжаются опытно-конструкторские работы по образцам комплектующего отечественного оборудования для автоматической установки газового пожаротушения выпускаемого на базе отечественного предприятия в направлении повышения дизайнерских характеристик и типажа выпускаемого оборудования.

Это позволит серьезно расширить область применения нашего оборудования на объектах культурного наследия, к которым предъявляются высокие дизайнерские требования.

Мы добиваемся возможности установки нашего оборудования на этих объектах, обеспечивая высокий дизайнерский уровень.
Образцы комплектующего отечественного оборудования.
Рис. 2 Образцы комплектующего отечественного оборудования.


Для обеспечения правильного и нормального применения систем (установок) пожаротушения нашей организации совершенствуется:

- конструкторская документация, позволяющая обеспечить производство и выпуск элементов системы;
- техническое описание системы;
- инструкция по проектированию системы (установки) пожаротушения;
- инструкция по монтажу систем (установок) пожаротушения;
- набор документов, позволяющих обеспечить необходимую сертификацию выпускаемой продукции;
- инструкции по эксплуатации и техническому обслуживанию системы (установки) газового пожаротушения;
- необходимый комплект инструмента и принадлежностей для монтажа и эксплуатации.

Все вновь корректируемая нормативно-техническая документация в необходимых объемах подготовленная предприятием-производителем направляется на согласование в установленном порядке, включая ВНИИПО МЧС России.

При формировании технологической части особое внимание уделяется основным параметрам и факторам, обеспечивающим надежность системы, в том числе:

использование при разработке документации сертифицированного оборудования;
применение оборудования с соответствующими характеристиками по рабочему давлению и контроль соответствия оборудованию, выбранного давления газа вытеснителя;
соблюдение требований по оснащению установок устройствами местного (ручного) пуска;
соблюдение требований по креплению оборудования и выпускных трубопроводов; применение устройств сброса избыточного давления (КСИД);
выполнение требований по заземлению оборудования.

В электротехнической части предусматривается:

использование при разработке документации только сертифицированного оборудования;
контроль совместимости элементов, входящих в состав разрабатываемой системы, по показателям электротехнической и системной совместимости;
обеспечение задержки выпуска ГОТВ на время необходимое для эвакуации людей из защищаемого помещения и на время отключения вентиляционных систем (закрытие ОЗК);
отключение автоматического пуска (и фиксация отключенного состояния) при открывании дверей в защищаемое помещение с индикацией отключенного состояния;
применение световых и звуковых оповещателей;
применение извещателей в соответствии с контролируемым фактором пожара (комбинирование нескольких типов извещателей с условием сохранения приемлемой инерционности системы);
выполнение требований по прокладке кабельных линий;
выполнение требований по заземлению оборудования.

Особое внимание мы уделяем начальному этапу работу, от которого зависит итоги всей работы. Так как ошибки на этом этапе или отсутствие необходимых данных создает в дальнейшем большие проблемы, а в некоторых случаях и перевыпуску выполненной проектной документации.

Перечень необходимых исходных данных приведён в п.8.5.1 СП 5.13130.2009 с изм.1, однако иногда этого недостаточно. Необходимо обратить внимание на следующее:

функциональное назначение защищаемого помещения;
пожарная нагрузка в помещении и пожарная опасность технологических процессов в помещении;
возможность свободного доступа пожарных при возникновении пожара;
климатический режим помещения и скорость воздушных потоков;
наличие вентиляции (естественная и принудительная), наличие «постоянно открытых проёмов»;
геометрические размеры защищаемого помещения;
наличие подвесных потолков и съёмных полов и их характеристики;
места размещения оборудования АУГПТ и способы управления пуском, способы крепления;
наличие и назначение смежных помещений;
способ удаления паров ГОТВ и дыма после тушения.

Исходные данные входят в состав задания на проектирование, которое согласовывают с организацией - разработчиком установки и включают в состав проектной документации.

В АУГПТ применяются газовые огнетушащие вещества, указанные в таблице 8.1 СП 5.13130.2009.

Ввиду того, что нормативные документы лишь определяют необходимость защиты того или иного объекта системой пожаротушения, а выбор применяемого оборудование осуществляется организацией-проектировщиком с учетом пожеланий заказчика, то, как правило, в техническое решение закладывается оборудование, обеспечивающее оптимальную защиту объекта при соблюдении технико-экономических требований.

Ниже приведены сравнительные характеристики газовых огнетушащих веществ.
Сравнительные характеристики газовых огнетушащих веществ

Таблица 1. Сравнительные характеристики газовых огнетушащих веществ



Из выше приведенных газовых огнетушащих веществ, по нашему мнению, лучшими показателями к применению обладает 3M™ Novec™ 1230.

Блок инженерных расчётов включает в себя: расчёт массы огнетушащего вещества, определение типа и количества модулей, гидравлические расчёты трубопроводов и выпускных насадков ГОТВ, расчёт площади проема для сброса избыточного давления для каждого защищаемого помещения при подаче ГОТВ, что определяется требованиями п. 8.4.2 СП 5.13130.2009 с изм.

На данном этапе крайне важно разработать корректные расчётные аксонометрические схемы проточной части трубопроводов, распределения потоков ГОТВ при одновременной подачи в защищаемые объемы пожаротушения (в объем помещения, в пространство за фальшпотолком, в пространство под фальшполом), выпускных насадков АУГПТ, а также компановочные схемы размещения технологического оборудования АУГПТ (в том числе в случае централизованной АУГПТ со станцией газового пожаротушения).

На основании этих подготовленных проектных материалов может быть произведён корректный гидравлический расчёт АУГПТ. Отметим что, по рекомендациям производителя оборудования АУГПТ для тушения пожаров класса В (ряда ЛВЖ и ГЖ) объёмную огнетушащую концентрацию 3M™ Novec™ 1230 предлагается принимать в пределах 5,7 – 8,5 % об.

Ниже приводятся примеры правильного проектирования тройниковых соединений. Попытки иных вариантов приводят к негативным результатам и понижает надежность системы АУГПТ.

Требования к разделениям потока на тройниках:

1. Тройники с разветвлением должны иметь оба выхода в горизонтальной плоскости. Вход в тройник с разветвлением может располагаться в горизонтальной или вертикальной проекции с верхней или нижней подводкой.

2. Тройники с ответвлением должны иметь вход и оба выхода в горизонтальной плоскости.

3. Отвод перед тройником или после него, который отходит к отдельной опасной зоне, должен быть расположено на расстоянии, не менее чем 10 диаметров трубы (номинальных) перед тройником.

4. Разделения на тройниках, уходящие на отдельные опасные зоны от общей линии питания, должны быть расположены на расстоянии не менее 10-ти диаметров трубы (номинальных).

5. Минимальный поток из бокового ответвления должен составлять 10% от общего потока на тройнике.

6. Для разделений потока менее 25%, разделение должно выполняться через тройник с ответвлением с меньшим потоком на ответвлении. Минимальный поток через ответвление тройника составляет 10%. Максимальный поток сквозь тройник - 90%.

7. Для потоков, равных или превышающих 35%, разделение может быть выполнено через тройник с разделением. Максимальное разделение потока через тройник с разделением составляет 75%.

Правильное разделение потока ГОТВ на тройниках трубопроводов:
Правильное разделение потока ГОТВ на тройниках трубопроводов


Программа расчета системы пожаротушения исходит из температуры эксплуатации/хранения баллона в + 21°C. Следует также учесть, что в ряде случаев применения централизованной АУГПТ, при наличии удалённости защищаемых помещений от станции газового пожаротушения и их пространственного расположения в здании или сооружении и устройства протяженных трубопроводов, транспортирующих ГОТВ в защищаемые объёмы, возникает необходимость иметь дополнительное количество газа-вытеснителя (Азота) и самого ГОТВ.

Выпускные насадки

Выпускные насадки предназначены для выпуска и равномерного распределения ГОТВ в защищаемом объеме. Выпускные насадки устанавливаются на окончании выпускных трубопроводов АУГПТ.

В зависимости от необходимости расположения в защищаемом объёме насадки выпускаются двух типов:
                   Потолочные 360 градусов
Потолочные 360 градусов;

  Пристенные 180 градусов
Пристенные 180 градусов.

Типоразмеры выпускных насадков:

2” (Ду 50мм.);
1 1/2” (Ду 40мм.);
1 1/4” (Ду 32мм.);
1” (Ду 25мм.);
3/4” (Ду 20мм.);
1/2” (Ду 15мм.)

Выпускные насадки

Фото: Выпускные насадки


При разработке документации необходимо учитывать также и требования, предъявляемые к модулям газового пожаротушения.

Маркировка модуля

В соответствии с требованиями Технического регламента о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 г. № 123-ФЗ) и ГОСТ Р 53281-2009. маркировка модуля газового пожаротушения производится следующим образом:

«Модуль газового пожаротушения МПА-КD (65-100-50)»,

где:

МПА-КD - условное обозначение модуля, принятое предприятием-изготовителем;

65 - рабочее давление модуля, кгс/см2;

100 - вместимость баллона, л;

50 - диаметр условного прохода ЗПУ и сифонной трубки, мм.

Давление газа-вытеснителя
3M™ Novec™ 1230, 42 бар

Рис. 3.1 3M™ Novec™ 1230, 42 бар


3M™ Novec™ 1230, 25 бар

Рис. 3.2 3M™ Novec™ 1230, 25 бар



Давление газа-вытеснителя

Таблица 2. Давление газа-вытеснителя

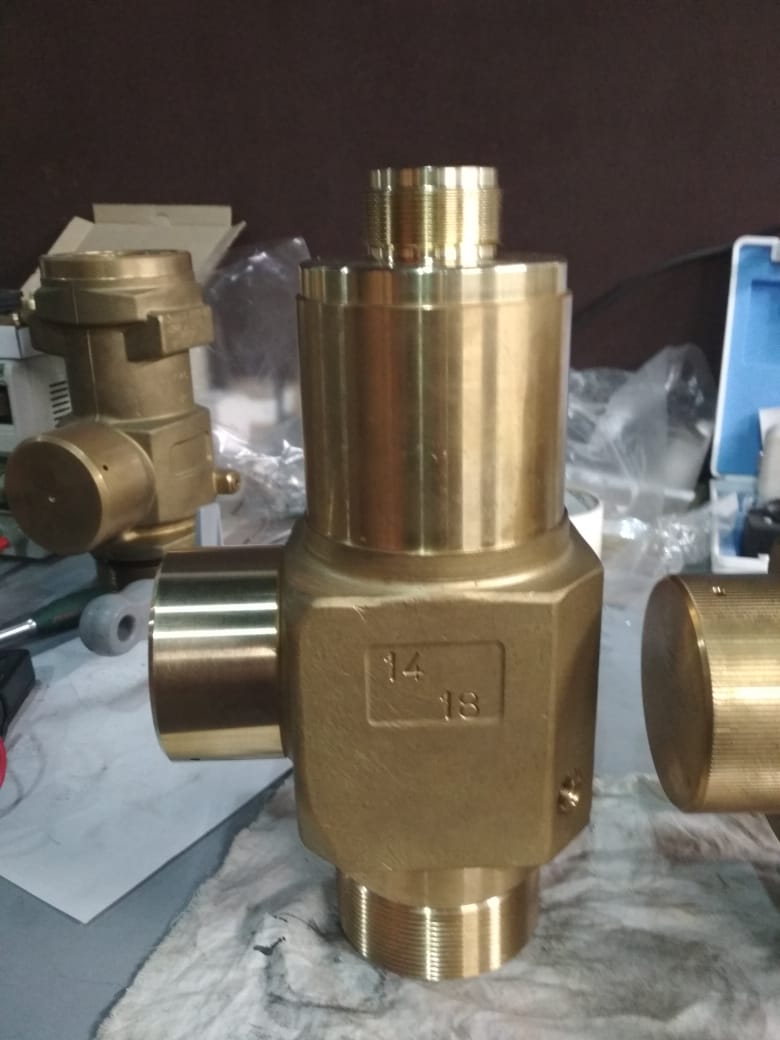

Впервые в России нами сконструировано и применяется на практике запорно - пусковое устройство БРАНДСИС 0418 не имеющее аналогов по своим характеристикам. Все оконечные устройства также производятся своими силами (рис. 4). Все это обеспечивает и гарантирует нашим заказчикам полноценное сервисное обслуживание и переосвидетельствование модулей пожаротушения по истечении 10 лет.
Запорно-пусковое устройство
Рис. 4 Запорно-пусковое устройство


Разработка чертежей проекта АУГПТ выполняется в соответствии со стадией проектирования (Проект или Рабочая документация) и с учётом требований ГОСТ Р 21.101 -2011 «Основные требования к проектной и рабочей документации» и обычно не вызывают трудностей у инженеров проектировщиков. Данный раздел не освещается в статье.

Составление спецификации оборудования и материалов выполняется в соответствии со стадией проектирования (Проект или Рабочая документация) и с учётом требований ГОСТ Р 21.101-2011 «Основные требования к проектной и рабочей документации» и обычно не вызывают трудностей у проектировщиков.

Разработка Заданий по смежным частям проекта АУГПТ выполняется по перечню, указанному в приложении 10 к РД 25.952-90 «Системы автоматические пожаротушения, пожарной, охранной и охранно- пожарной сигнализации. Порядок разработки задания на проектирование».

Для осуществления технического обслуживания АУГПТ в организации разработан технический регламент, который предусматривает выполнение основных видов работ в конкретные сроки.

Примечание: выпуск огнетушащего вещества из установки при проведении проверок и испытаний не допускается.
